KONUMXX - Anten Ailesi
KONUMXX - Anten Ailesi
GPS L1/L2-GLONASS G1 veya GPS L1/L5 - GLONASS G1 Aktif veya Pasif KKS Anteni
- KonumXX anten ailesi GPS L1/L2- Glonass G1 veya GPS L1/L5- Glonass G1 frekans bantlarında M-Code destekleyecek şekilde çalışmaktadır. KonumXX ilgili askeri platformlara kolayca bütünlenebilen bir yapıya sahip olup zorlu askeri çevresel koşullara dayanıklıdır.
- Antenler de çift besleme seramik teknoloji kullanılmıştır. Bu sayede tüm bant genişliği boyunca dairesel polarizasyona sahiptir.
- Çift besleme sayesinde çoklu yansımadan gelen sinyallerin algılanmasını engelleyerek konum doğruluğu arttırılmıştır.
- Düşük gürültülü sinyal yükselteci kullanılan filtreler sayesinde bant dışı sinyallerin filtrelenmesi sağlanmaktadır.
- Gövde uyumlu, yüksek sıcaklığa dayanıklı anten üretimleri de gerçekleştirilmektedir.
- TÜBİTAK SAGE olarak özel gereksinimleriniz sağlayacak farklı geometrilerde ve bantlarda anten üretimi için alternatif çözümler üretme yeteneğine sahibiz.
* Antenler farklı platformlar için MIL-STD-810G standartlarını karşılayacak şekilde üretilmiştir.
** Ürünler hakkında daha ayrıntılı bilgi için iletişime geçiniz.
KONUMXX Teknik Özellikler
Elektriksel
Frekans
GPS L1/GPS L2 GLONASS G1 veya GPS L1/L5 GLONASS G1
VSWR
< 2,0 : 1
Empedans
50 ohm
Polarizasyon
Sağ El Polarizasyon
Anten Eleman Kazancı
3 dBic (tipik)
Anten Eleman Paterni
Yarım Küre (yaklaşık)
Mekanik ve Çevresel
Ağırlık
180 gr
(maksimum)
Sıcaklık
-55°C ila +85°C
Konektör (Opsiyonel)
SMA-Dişi
Renk (Opsiyonel)
Beyaz, Siyah, Yeşil vb.
Yüksek Sıcaklık Radomu (Opsiyonel)
Tipik 400 °C
Güç Gereksinimi
Aktif Versiyon
30-40 mA @ 5-28 Vdc
LNA Özellikleri (Aktif Anten)
LNA Kazancı (opsiyonel)
25dB , 35 dB ,45 dB
LNA Gürültü Figürü
3.5 dB (maksimum)
Gerilim
5-28 Vdc
Akım
< 40 mA
LNA P1dB Çıkış
+13 dBm
KONUMXX Teknik Özellikler
Çalışma Frekansı
- GPS L1/L2 veya GPS L1/L5
- GLONASS G1
Performans
- Anten Kazancı (Pasif-Tipik): 4 dBic
- VSWR: ≤ 2,0 : 1
- Gürültü Figürü: 3,5 dB (maks.) (aktif anten)
- Yükseltilmiş Kazanç: 35-40 dB ± 2 dB (aktif anten)

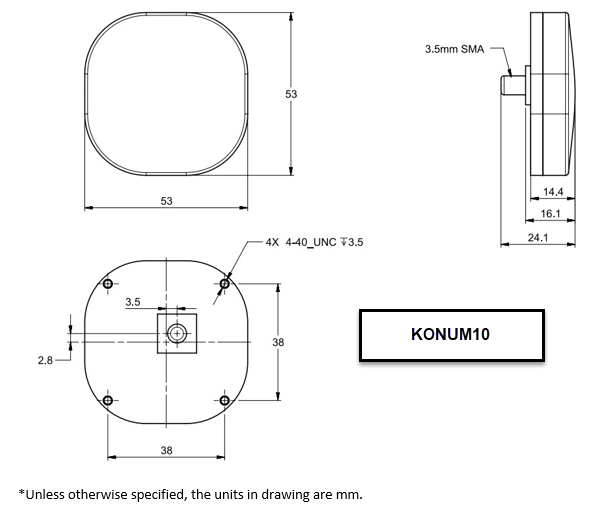

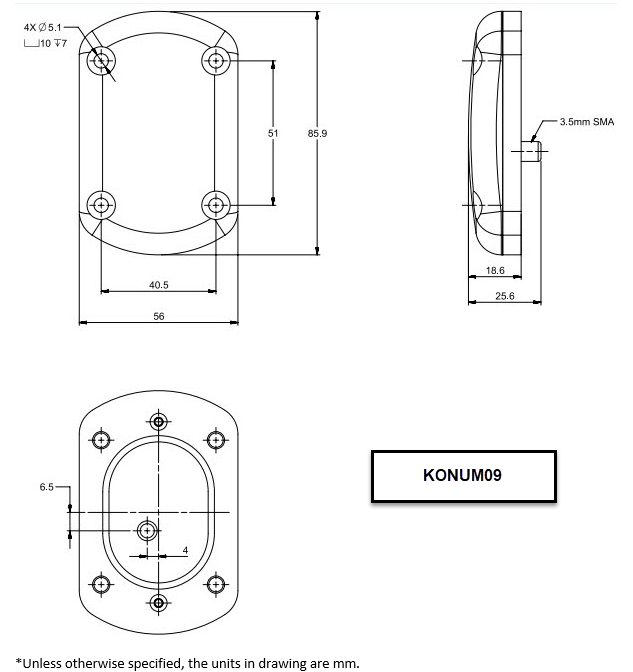

Fiziksel Karakteristikler
- RF konektörü: 50 Ω SMA Dişi, TNC-Dişi
- Montaj: Gövde Dışı
Güç Gereksinimi
- 30-40 mA @ 5-28 Vdc
Çevresel Özellikler (MIL-STD-810G)
- İrtifa: > 40.000 ft
- Sıcaklık: -55°C + 85°C
- Şok: 40 g
- Titreşim: 6 Grms
* Antenler farklı platformlar için MIL-STD-810G standartlarını karşılayacak şekilde üretilmiştir.
** Ürünler hakkında daha ayrıntılı bilgi için iletişime geçiniz.
