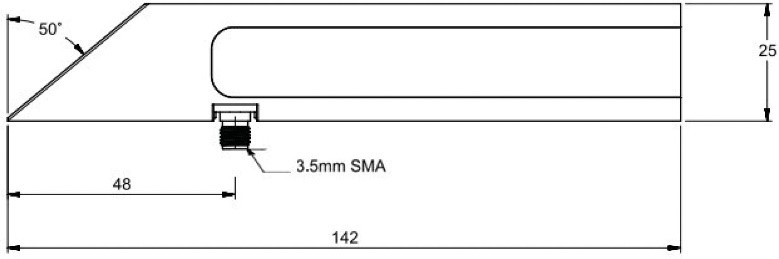

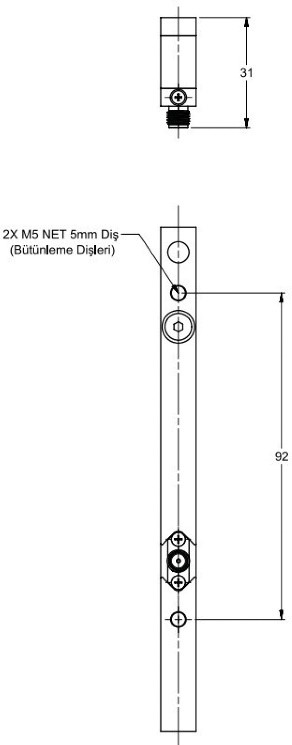

SAGE-UHF01
SAGE-Blade antenleri yatay eksende 360 derece ışıma örüntüsüne sahiptir. Hafif ve küçüktürler. Termal yalıtım sayesinde yüksek sıcaklığa karşı dayanıklıdırlar. Antenlerimiz, düşük hava sürtünmesi sağlayacak şekilde tasarlanmıştır.
Antenlerimiz uçuş sonlandırma (UHF-bant), telemetri (S-bant), dost veya düşman tanımlama sistemlerinde (IFF antenna) (L-bant) kullanılacak şekilde merkez frekanslara mekanik olarak ayarlanabilmektedir. Özel tasarımı sayesinde uçaklar, dronlar, füzeler vb. alanlarda kullanıma uygundur.
TÜBİTAK SAGE olarak, özel gereksinimlerinizi sağlayacak farklı geometrilerde ve bantlarda anten üretimi için alternatif çözümler üretme yeteneğine sahibiz.
*Antenlerimiz MIL-STD-810G standardını karşılayacak şekilde farklı platformlar için üretilmiştir.
SAGE-UHF01 Teknik Özellikler
Elektriksel (240 x 240 mm alüminyum plaka üzerinde)
Frekans
Fabrika ayarlı merkez frekans 370 MHz- 500 MHz aralığı, 2.5 MHz bant genişliği
VSWR
< 2,0 : 1
Empedans
50 ohm
Polarizasyon
Lineer (Dikey)
Anten Eleman Kazancı
0 dBi (tipik)
Anten Eleman Paterni
Yönsüz
Mekanik ve Çevresel
Ağırlık
75 gr (maksimum)
Sıcaklık
-90°C ila +400°C (5 dakika)
Konektör (Opsiyonel)
SMA-Dişi

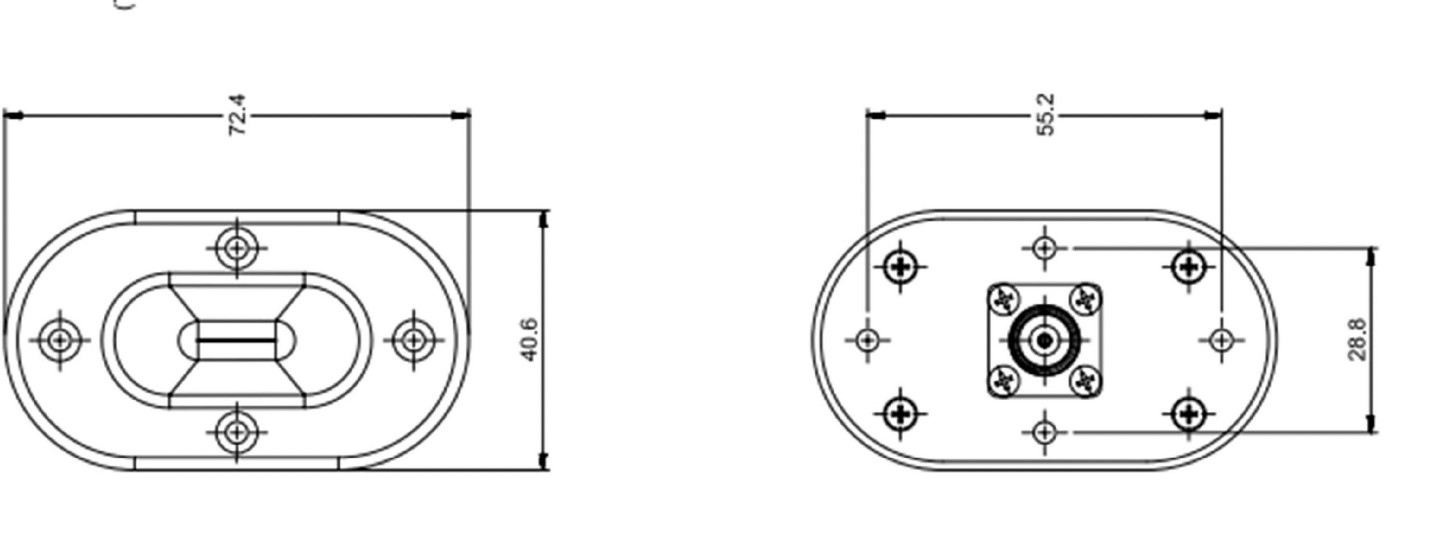

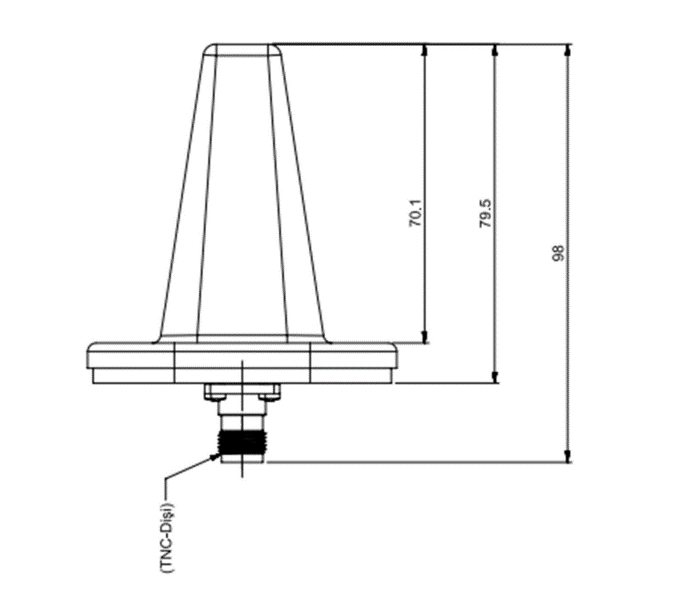

SAGE-IFF01
SAGE-Blade antenleri yatay eksende 360 derece ışıma örüntüsüne sahiptir. Hafif ve küçüktürler. Termal yalıtım sayesinde yüksek sıcaklığa karşı dayanıklıdırlar. Antenlerimiz, düşük hava sürtünmesi sağlayacak şekilde tasarlanmıştır.
Antenlerimiz uçuş sonlandırma (UHF-bant), telemetri (S-bant), dost veya düşman tanımlama sistemlerinde (IFF antenna) (L-bant) kullanılacak şekilde merkez frekanslara mekanik olarak ayarlanabilmektedir. Özel tasarımı sayesinde uçaklar, dronlar, füzeler vb. alanlarda kullanıma uygundur.
TÜBİTAK SAGE olarak, özel gereksinimlerinizi sağlayacak farklı geometrilerde ve bantlarda anten üretimi için alternatif çözümler üretme yeteneğine sahibiz.
*Antenlerimiz MIL-STD-810G standardını karşılayacak şekilde farklı platformlar için üretilmiştir.
SAGE-IFF01 Teknik Özellikler
Elektriksel (600 x 700 mm alüminyum plaka üzerinde)
Frekans
960-1215 MHz
VSWR
< 2,0 : 1
Empedans
50 ohm
Polarizasyon
Lineer (Dikey)
Anten Eleman Kazancı
≥ 3 dBi (tipik)
Anten Eleman Paterni
Yönsüz
Mekanik ve Çevresel
Ağırlık
120 gr (maksimum)
Sıcaklık
-90°C ila +80°C
Konektör (Opsiyonel)
SMA-Dişi, TNC-Dişi
Renk (opsiyonel)
Beyaz, Siyah, Yeşil vb.

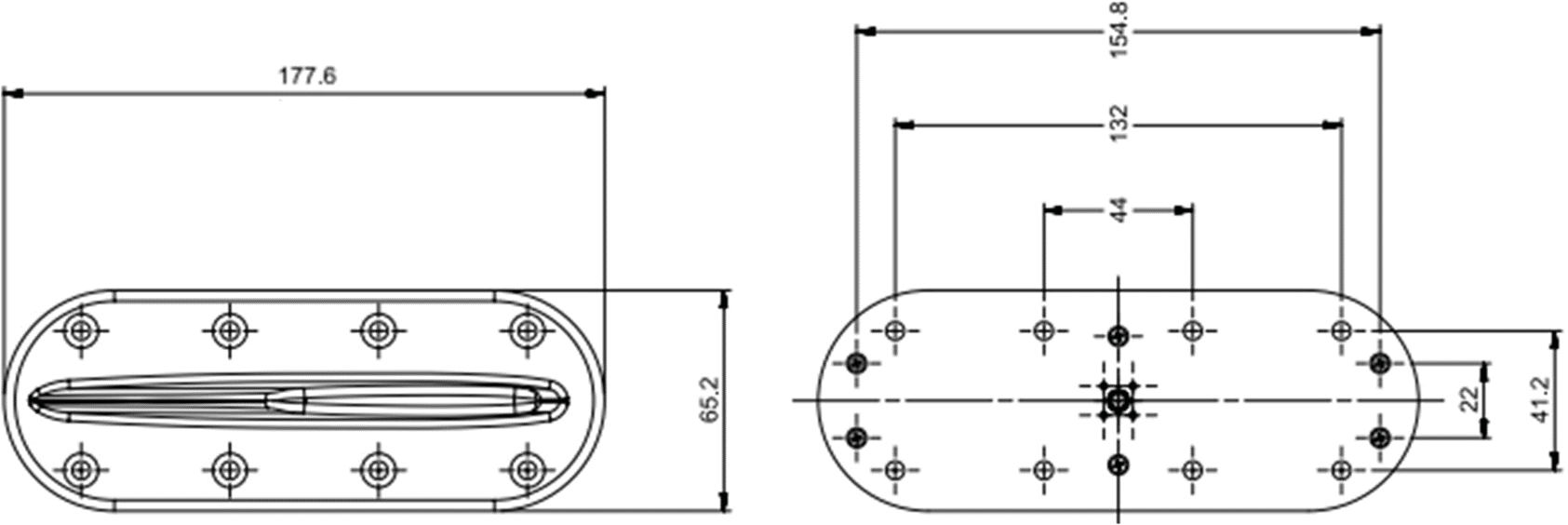

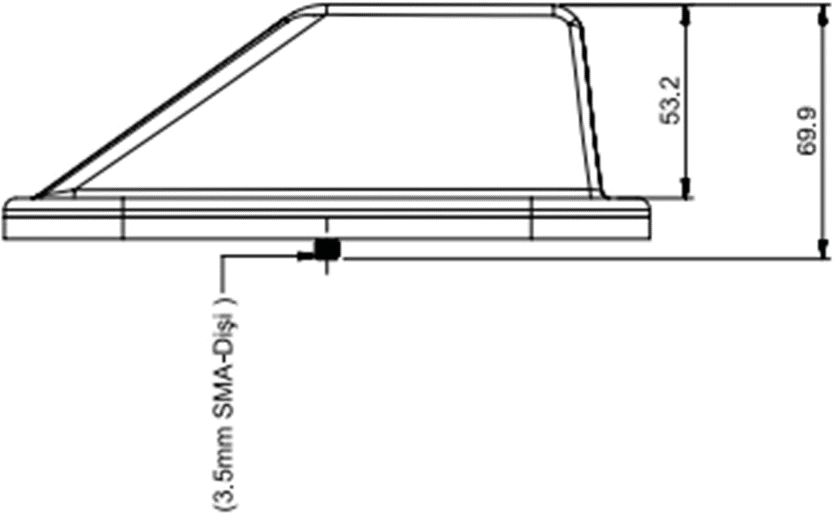

SAGE-TELE16
SAGE-Blade antenleri yatay eksende 360 derece ışıma örüntüsüne sahiptir. Hafif ve küçüktürler. Termal yalıtım sayesinde yüksek sıcaklığa karşı dayanıklıdırlar. Antenlerimiz, düşük hava sürtünmesi sağlayacak şekilde tasarlanmıştır.
Antenlerimiz uçuş sonlandırma (UHF-bant), telemetri (S-bant), dost veya düşman tanımlama sistemlerinde (IFF antenna) (L-bant) kullanılacak şekilde merkez frekanslara mekanik olarak ayarlanabilmektedir. Özel tasarımı sayesinde uçaklar, dronlar, füzeler vb. alanlarda kullanıma uygundur.
TÜBİTAK SAGE olarak, özel gereksinimlerinizi sağlayacak farklı geometrilerde ve bantlarda anten üretimi için alternatif çözümler üretme yeteneğine sahibiz.
*Antenlerimiz MIL-STD-810G standardını karşılayacak şekilde farklı platformlar için üretilmiştir.
SAGE-TELE16 Teknik Özellikler
Elektriksel (240 x 240 mm alüminyum plaka üzerinde)
Frekans
1200-2800 MHz, 2200-2700 MHz
VSWR
< 2,0 : 1
Empedans
50 ohm
Polarizasyon
Lineer (Dikey)
Anten Eleman Kazancı
≥ 2 dBi (tipik)
Anten Eleman Paterni
Yönsüz
Mekanik ve Çevresel
Ağırlık
280 gr (maksimum)
Sıcaklık
-90°C ila +80°C
Konektör (Opsiyonel)
SMA-Dişi, TNC-Dişi
Renk (opsiyonel)
Beyaz, Siyah, Yeşil vb.
