Konnektör Test Talebi
Millî Konnektör Geliştirme Projesi (MİLKON)
Askerî Standartlara Uygun Konnektör Çözümleri
TÜBİTAK SAGE hava, deniz, su altı ve kara platformları için işlevselliği askerî standartlarca belirlenen testler ile kanıtlanmış konnektör sistemleri geliştirmektedir. TÜBİTAK SAGE tasarım, analiz, kalite kontrol ve test yeteneklerini bir araya getirerek MIL-DTL-38999, MIL-DTL-83513 ve MIL-DTL 83538 standartlarına uygun birçok konnektör çözümü ortaya koymaktadır.
TÜBİTAK SAGE ayrıca sahip olduğu altyapı ve test merkezleri ile konnektör geliştiren firmalara test hizmeti de sunmaktadır.
MIL-DTL 38999 Uyumlu Konnektör Çözümleri

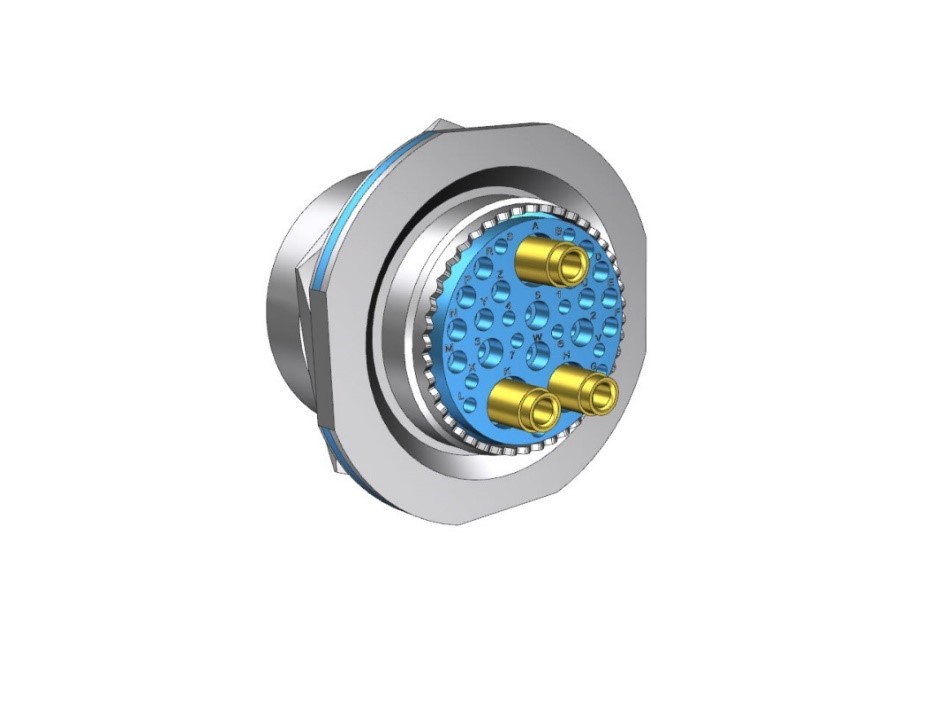

MIL-DTL 38999 Seri-3, 20WJ20SN
Arena Testlerinin amacı, harp başlığı ve/veya sistem seviyesinde kalemlerin yüksek sıcaklık / düşük sıcaklık / ortam sıcaklığı koşulları altında patlayıcı şok ve parçacık etkinliklerini doğrulamaktır. İlgili testler kapsamında, aşağıda belirtilen çalışmalar gerçekleştirilmektedir:
- Ateşleme anına ait görüntülerin alınması
- Yüksek Hızlı Kamera
- Video Kamera
- Drone Kamera (Hava Kamerası)
- Aksiyon Kamera
- 360° Kamera
- Kızılötesi (IR) Kamera
- Patlama basınç seviyesinin ölçülmesi
- Şok dalgası ilerleme hızı ölçümü
- Parçacık hızının ve etkinliğinin ölçülmesi
- Delme etkinliğinin belirlenmesi
- Anlık meteorolojik değerlerin ölçülmesi
Ürün özellikleri aşağıda verilmiştir.
| Seri 3, 20WJ20SN Konnektör | |
|---|---|
| Uyumluluk | MIL-DTL-38999 |
| EMI Koruma | Var |
| Diş Başlangıcı Sayısı | Üçlü Başlama |
| Kontak Uzunluğu | Minimum 1,27mm |
| Manyetik Geçirgenlik | 2.0μ |
| Dayanıklılık | 300 çevrim /saat (Toplamda 1.500 çevrim) |
| Çalışma sıcaklığı | -65° C ila 175° C |
| Depolama Ömrü | 10 sene |
| Korozyon Direnci | Tuz sisi koşullarında 500 saat |
| Nem Dayanımı | Minimum 100 mΩ yalıtım direncine sahip |
| Kontak Alıkoyma | En yüksek 0.3 mm |
| Kabuk Tipi | Duvar arayüzüne sahip |
| Kontak Tipi | Soket kontak |
| Kontak Ölçüleri | 10 adet 20, 13 adet 16, 4 adet 12 (Coax), 3 adet 8 (Twinax) |
| Kaplama | Zeytin yeşili kadmiyum kaplama |
| Kütle | 50 gr |
MIL-DTL 38999 Seri-3, 24WJ20SN
Füze sistemlerinin uçak arayüzünde kullanılmaktadır. Yüksek güvenilirlik seviyesine sahip, EMI koruması olan ve zorlayıcı çevresel koşullarda işlevselliğini koruyan niteliktedir. Ürün, somunu ile beraber üst parçaya dişlenerek montajlanmaktadır.
Ürün özellikleri aşağıda verilmiştir.
| Seri 3, 20WJ20SN Konnektör | |
|---|---|
| Uyumluluk | MIL-DTL-38999 |
| EMI Koruma | Var |
| Diş Başlangıcı Sayısı | Üçlü Başlama |
| Kontak Uzunluğu | Minimum 1,27 mm |
| Manyetik Geçirgenlik | 2.0μ |
| Dayanıklılık | 300 çevrim /saat (Toplamda 1.500 çevrim) |
| Çalışma sıcaklığı | -65° C ila 175° C |
| Depolama Ömrü | 10 sene |
| Korozyon Direnci | Tuz sisi koşullarında 500 saat |
| Nem Dayanımı | Minimum 100 mΩ yalıtım direncine sahip |
| Kontak Alıkoyma | En yüksek 0,3 mm |
| Kabuk Tipi | Kısa somuna sahip yuvarlak |
| Kontak Tipi | Soket kontak |
| Kontak Ölçüleri | 10 adet 20, 13 adet 16, 4 adet 12 (Coax), 3 adet 8 (Twinax) |
| Kaplama | Zeytin yeşili kadmiyum kaplama |
| Kütle | 75 gr |
MIL-DTL 83538 (1760 Lançer Rayı ile Uçaktan Ayrılan Füze Konnektör Grubu)
Konnektör sisteminin uçak konnektörü, füze konnektörü ve tampon konnektör olmak üzere 3 tane bağımsız parçası bulanmaktadır. Konnektör grubu MIL-DTL-83538 ile uyumludur. tampon konnektör, uçak konnektörü parçasına bir kinematik mafsal vasıtası aracılığıyla bağlı olup, füze ateşlemesi sırasında uçak konnektörü üzerine zarar gelmesini önler. Füze konnektörü içinde bulundurduğu hareket esnekliği kabiliyeti sayesinde uçak konnektörü yapısına bağlanmayı kolaylaştırır.

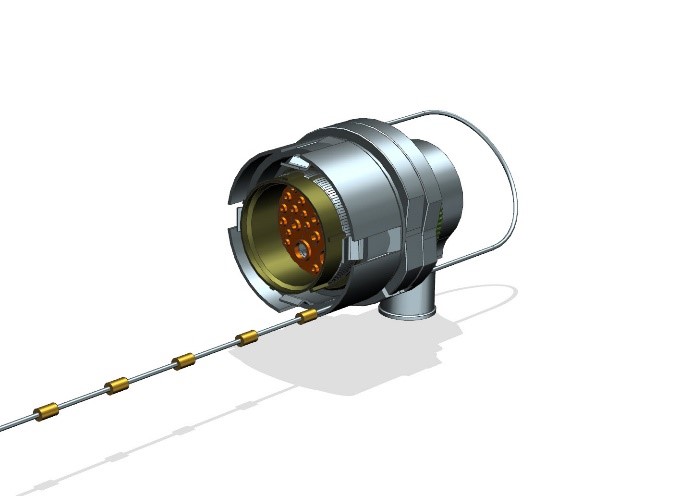

Lanyardlı Konnektör (MIL-DTL 38999 Seri-3, 26WJ20PN)
Lanyardlı konnektör yüksek şok ve titreşim ortamında serbest bırakılan füze ve bomba sistemleri için tasarlanmış olup, MIL-DTL-38999 ile uyumludur.
Mikro-D

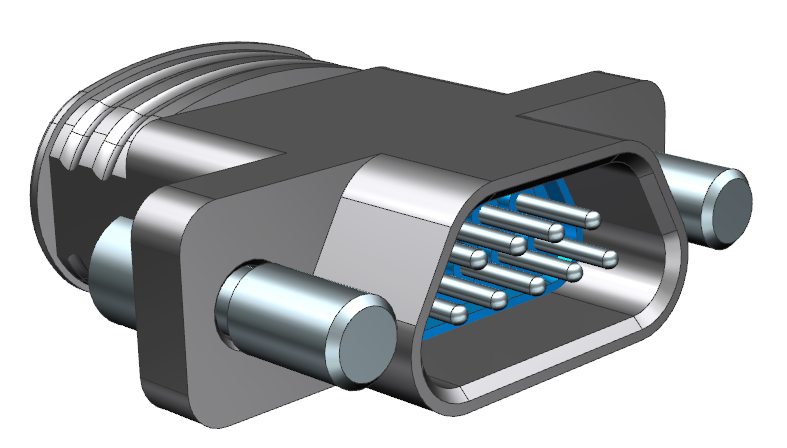

Mikro-D konnektörler MIL-DTL-83513’e uygun şekilde geliştirilmektedir.
Kablaj Yan Ürünleri

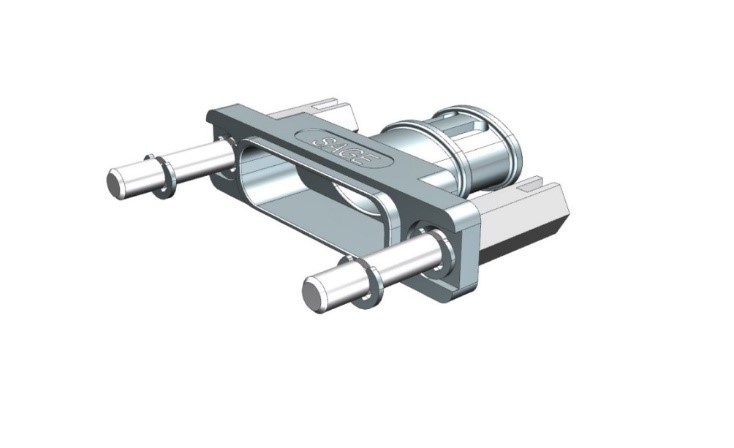

Birçok arkalık ve metal şerit, toz koruma kapağı ve bütünleme aparatı ilgili standartlara uygun olarak üretilmektedir.
Kalifikasyon Testleri
Konnektör Talifikasyon Testleri kapsamında TÜBİTAK SAGE altyapılarında gerçekleştirilebilecek testler aşağıda listelenmektedir. Test faaliyetleri dışında sistem mühendisliği, test değerlendirme süreçleri, test raporlama, hata tespiti ve mühendislik çözümü hizmetleri de sağlanabilir.
- Manyetik geçirgenlik testi (İng. Magnetic permeability test).
- Bakım yaşlandırma testi (İng. Maintenance aging test).
- Isıl şok testi (İng. Thermal shock test).
- Sıcaklık döngüsü testi (İng. Temperature cyling test).
- Bağlantı torku testi (İng. Coupling torque test).
- Dayanıklılık testi (İng. Durability test).
- İrtifaya maruziyet testi (İng. Altitute immersion test).
- Yuva alıkoyma testi (İng. Insert retention test).
- Kabuk-kabuk iletkenlik testi (İng. Shell to shell conductivity test).
- Tuz spreyi (Korozyon) testi (İng. Salt spray test).
- Dıştan eğilme momenti testi (İng. External bending moment test).
- Kontak alıkoyma testi (İng. Contact retention test).
- İrtifa – düşük sıcaklık testi (İng. Altitude – low temperature test).
- Yalıtkanlık direnci testi (İng. Insulation resistance test).
- Yüksek sıcaklıkta yalıtkanlık direnci testi (İng. Insulation resistance test at elevated temperature).
- Dielektrik karşı koyma voltajı testi (İng. Dielectric withstanding voltage test).
- Aksesuar diş dayanımı testi (İng. Accessory thread strength test).
- Titreşim testi (İng. Vibration test).
- Yüksek ve düşük sıcaklıkta titreşim testleri (İng. Vibration test at high and low temperature).
- Şok testleri (İng. Shock test).
- Yüksek darbeli şok testi (İng. High impact shock test).
- Termal şok testi (İng. Thermal shock test).
- Yüksek sıcaklığa maruziyet testi (İng. High temperature exposure test).
- Nem testi (İng. Humidity test).
- Sıvıya maruziyet testi (İng. Fluid immersion test).
- Toz testi (İng. Dust test).
- Buzlanma direnci testi (İng. Ice resistance test).
- Kontak direnci testi (İng. Contact resistance test).
- Düşük sinyal seviyesi kontak direnci testi (İng. Low signal level contact resistance test).
- Kontak sökme takma kuvveti testi (İng. Contact engagement and separation force test).
- Krimp dayanımı testi (İng. Crimp tensile strength test).
- Elektriksel eşleşme testi (İng. Electrical engagement test).
- Eşleşen pin dayanımı testi (İng. Coupling pin strength test).
- Pul konumu testi (İng. Gauge location test).
- Pul alıkoyma testi (İng. Gauge retention test).
- Pin kontağı stabilize testi (İng. Pin contact stability test).
- Kontak çıkarma dayanımı testi (İng. Contact walkout test).
- Bütünleme aparatı yanlış kullanımı testi (İng. Installing/removal tool abuse test).
- Kontak yükleme hâlinde yüksek sıcaklığa maruziyet Testi (İng. High temperature exposure with contact loading test).
- Probe hasarına dayanıklılık testi (İng. Resistance to probe damage test).
- Hidrolitik stabilite testi (İng. Hydrolytic stability test).

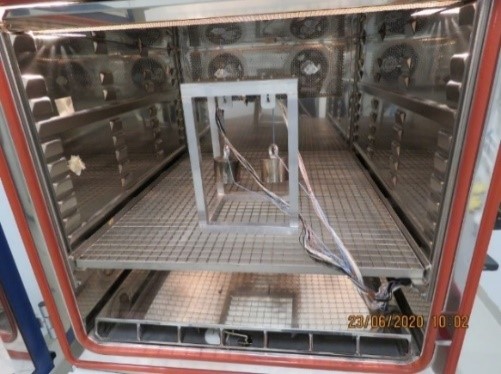

Test görsellerinden bazıları aşağıda verilmiştir.
TÜBİTAK SAGE, MIL-DTL-38999, MIL-DTL-83513 ve MIL-DTL-83538 standartlarına uygun konnektör üretimi ve geliştirilme aşamasında olan konnektör testleri isteğine cevap verebilmektedir.
