Platform Entegrasyon Talebi
Platform Entegrasyon Hizmetleri kapsamında talep edilen sistemlerin ilgili platform ile entegrasyon çalışmalarının her aşaması için hizmet verilebilmektedir. Entegrasyon için sistem mühendisliği, dokümantasyon, yük sertifikasyonu, uçuş ve atış testleri kapsamında test kalemi ölçümlendirme, platform ölçümlendirme, veri toplama, görüntüleme ve veri analiz faaliyetlerinin planlaması ve icrası yapılmaktadır.
Bu amaçla TÜBİTAK SAGE bünyesinde aşağıdaki altyapılar yer almaktadır:
- Uçuş Testleri Koordinasyon Altyapısı
- Telemetri Altyapısı
- Mühimmat Test Ekipmanları Ölçümlendirme Altyapısı
- Uydu Haberleşme ve Test İzleme Altyapısı
- Karapınar Test Yerleşkesi Altyapısı (KORU)
Bu altyapı imkânları ile uçak üzeri dâhilî/haricî sistemlerin, alt sistemlerin ve yüklerin entegrasyonu, haricî yük sertifikasyonu, uçuş testleri hizmetleri (test tasarımı, ölçümlendirme tasarımı, veri toplama sistemleri, telemetri sistemleri, uçuş sonlandırma sistemleri, görüntüleme, uçaktan ayrılma için kamera görüntülemeleri, kokpit ve istasyona yüklü pod ile görüntü alma ve gerçek zamanlı yere aktarma), deniz üstü/deniz altı platformlarına entegrasyon hizmetleri, kamyon ve fırlatma araçlarına entegrasyon hizmetleri verilmektedir.
Uçuş Testleri Koordinasyon Altyapısı (UTKA)
Uçuş Testleri Koordinasyon Altyapısı (UTKA) millî mühimmat geliştirme projelerinin, Eskişehir 1’inci Hava Bakım Fabrika Müdürlüğüne bağlı Teknoloji Silah Sistemleri Geliştirme Başkanlığı ve 1’inci Üs Komutanlığına bağlı 401’inci Test Filo Komutanlığı ile birlikte yapılan Uçuş Sertifikasyon ve Entegrasyon Testlerini birlikte icra etmek üzere faaliyetlerini sürdürmektedir.
Askerî standartlarda (MIL HDBK 1763) sertifikasyon testleri kapsamında şu hizmetler verilmektedir:
- Uçak/Sistem Entegrasyon Laboratuvarı (SEL) Çalışmaları
- HYS 101 Mekanik Uyumluluk Testi
- HYS 102 İşlev Testi
- HYS 110 Güvenli Ayrılma/Jettison Testi
- HYS 120 Yer Titreşim Testi (Ground Vibration Test (GVT))
- HYS 154 EMI ve EMC Testi
- HYS 210 Çırpıntı (Flutter) Testi
- HYS 200’lü uçuş testleri
- Uçak Mux-Bus verilerinin toplanması
- Uçak üzeri görüntüleme [Hızlı Kamera Podu (CDART-1 / CDART-2), Haricî (Gövde Altı) Hızlı Kamera, Kokpit içi Hızlı Kameralar, Kokpit içi Kameralar]
- Uçuş brifing ve debirifing
- Test kayıt form ve raporlarının hazırlanması
- Uçuş verisinin çıkarılması, anlamlandırılması, analiz edilmesi ve/veya ilgili yetkililere iletilmesi
Altyapı bünyesinde TÜBİTAK SAGE yerleşkesi ile kriptolu video konferans imkânı bulunmaktadır. Eskişehir’de bulunan yetkililerle, yüz yüze yapılması gerekmeyen toplantılar, iş gücü ve vakit kaybetmeden icra edilebilmektedir.
Telemetri Altyapısı
GÖZCÜ ve Mobil Telemetri Sistemi (MTS) olmak üzere iki adet sistem bulunmaktadır.
Uçuş ve atış testleri kapsamında, gerçek zamanlı veri analiz ihtiyacı ve atış mühimmatından veri toplama işlemleri için telemetri altyapısı yoğun olarak kullanılmaktadır. Altyapıda bulunan telsizler ile atıcı uçaklar ile iletişim kurularak testler icra edilmektedir. Telemetri sisteminin kullanıldığı başlıca testler aşağıda belirtilmiştir:
- Atış testleri (telemetri ve uçuş sonlandırma sistemi)
- Güvenli ayrılma (Jettison) testleri
- Gerçek zamanlı veri analizi gereksinimi bulunan esir taşıma testleri
- Çırpıntı (Flutter) testi
- Algoritma doğrulama testi
- Fonksiyon doğrulama esir taşıma testleri

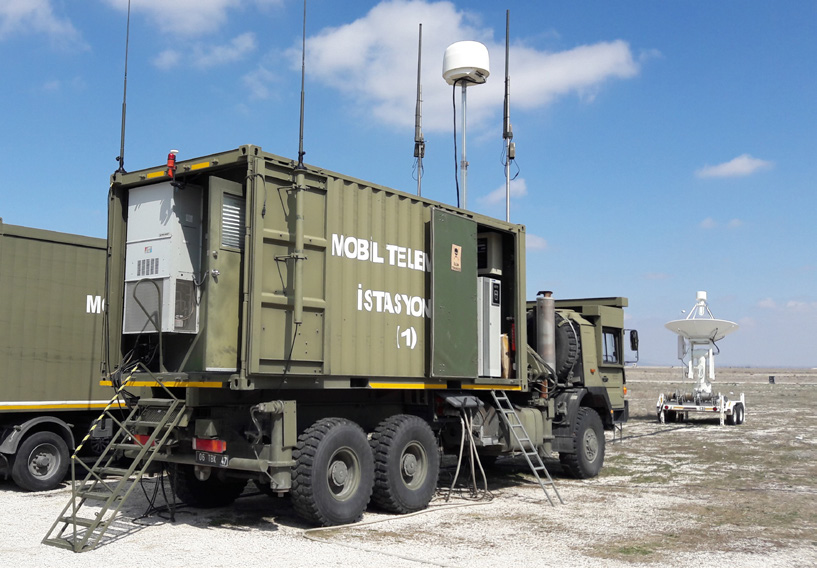

Mobil Telemetri Sistemi
- Mühimmat içi veri toplama sistemi
- Alıcı çanak anten (Tracking, 2,4 m)
- Alıcı COMTRACK anten
- Anten kontrol ünitesi ve ototakip
- Alıcı (Receiver)
- Veri çözümleme ve görüntüleme sisteminden oluşmaktadır.
Altyapı kapsamında şu hizmetler verilmektedir:
- Testler için belirlenen ihtiyaçlara uygun olarak ölçümlendirilmiş mühimmatların test verisinin anlık gözlemlenmesi ve kaydedilmesi,
- 2 m çaplı mobil uydu anteni ile bulunduğu bölgeden gerçek zamanlı test verilerinin, video görüntülerinin 40 Mbps kapasiteye kadar TÜBİTAK SAGE’ye aktarılabilmesi.
Altyapı Özellikleri:
- MTS 1 6×2 metre boyundadır. MTS 1; alıcı ünitesi, telsiz, uçuş sonlandırma sistemi yer istasyonu, veri çözümleme ve görüntüleme sistemi ile UPS odasından oluşmaktadır.
- MTS 2 uçuş/test izleme kabinidir. Testlerin izlenmesi amacıyla tasarlanmıştır. 4 adet plazma televizyon, yazıcı, telefon, çalışma masası ve kablosuz internet bulunmaktadır.
- Alıcı çanak anten 2,4 metredir. Maksimum çalışma mesafesi 250 km’dir. Otomatik sinyal takip özelliği vardır. Çalışma aralığı 2150-2450 Mhz’dir.
- Jeneratör (65 Kva, 3 faz, 52 kW)

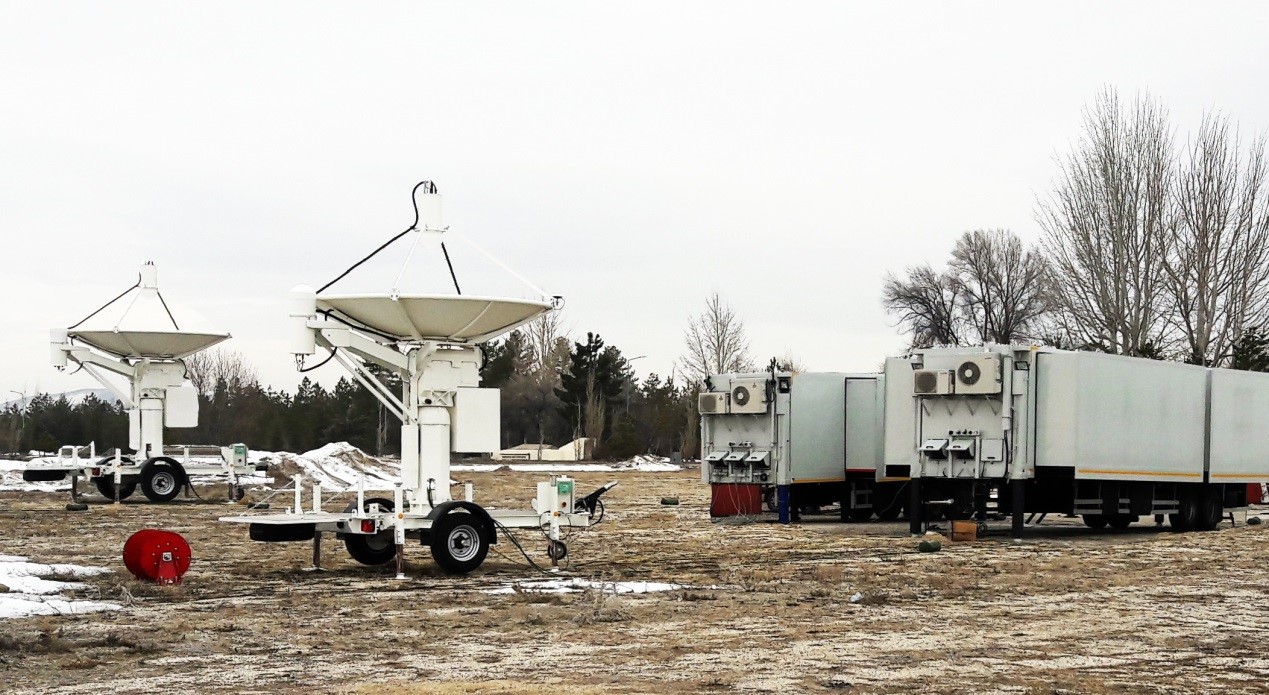

GÖZCÜ Sistemi
Sistem, GÖZCÜ 1 ve GÖZCÜ 2 ünitelerinden oluşmaktadır.
Gözcü 1;
- 5 adet monitör ve görüntü yönetim sistemi,
- Intercom sistemi,
- Uçuş sonlandırma sistemi,
- 2 adet alıcı,
- 2 adet IF Recorder,
- 2 adet telsiz (VHF/UHF),
- Veri çözümleme ve görüntüleme sisteminden oluşmaktadır.
Gözcü 2;
- 8 test izleme istasyonu,
- Intercom sistemi,
- VIP Test izleme odası,
- Mutfaktan oluşmaktadır.
Altyapı kapsamında şu hizmetler verilmektedir:
- Altyapı özelliklerine uygun ölçümlendirilmiş mühimmatların uçuş testlerinin gerçekleştirilmesi,
- Uçuş testlerinde LOS (line of sight) sağlanabildiği sürece 450 km’ye kadar veri sağlıklı veri alınabilmesi,
- S band antenlerin RF ve konum ototakip yeteneği,
- Alınan verilerin gerçek zamanlı anlamlandırılarak Gözcü 1, Gözcü 2 ve VIP bölümlerine istenilen ekran yapısı ile ulaştırılabilmesi ve aynı zamanda bu 3 bölüm arasında intercom sistemi ile iletişimin de sağlanabilmesi,
- Test süresince test kabinlerinde sesli ve görüntülü kayıt alınması,
- Sistemde bulunan güç konteynırı (150 kVA jeneratör ve 80 kVA ups) sayesinde haricî enerji ihtiyacı olmadan kullanılabilmesi,
- Alınan verinin gizlilik ve güvenliğinin sağlanması.
Telemetri sistemlerine ilave olarak ATDM’ye ait ölçerlerin (Radar, Elektro optik sistemler, MSP, vb.) kurulum, kullanım ve idame hizmetleri sağlanmaktadır. ATDM ölçerleri, TÜBİTAK SAGE telemetri sistemleri ile senkronize çalıştırılarak, takip yetenekleri arttırılabilmektedir.
Mühimmat Test Ekipmanları Ölçümlendirme Altyapısı
Mühimmat Test Ekipmanları Ölçümlendirme Altyapısı, SAGE Lalahan yerleşkesinde 2016 yılında kurulmuştur.
Altyapı kapsamında şu hizmetler verilmektedir:
- Test, ölçümlendirme ve uçuş sonlandırma sistem mimarilerinin, ilgili mühimmat/füzeye göre tasarlanması,
- Mühimmat test ekipmanlarının belirlenmesi ve ekipmanların tedarik ve kabul testlerinin yapılması,
- Ekipmanların mühimmata entegrasyonu,
- Telemetri ekipmanlarının entegrasyonu,
- Uçuş sonlandırma sisteminin entegrasyonu,
- Ölçümlendirme kablajlarının tasarlanması ve entegrasyonu,
- Proje kapsamında istenen ölçerlerin seçimi, tedariği ve seçilen ölçerlerinin testinin yapılması,
- Test kaleminde kullanılması planlanan ölçerlerin test kalemine entegrasyonu.
Uydu Haberleşme ve Test İzleme Altyapısı
Testler süresince sahada elde edilen verinin uydu üzerinden gerçek zamanlı SAGE yerleşkesine aktarılması ve testin takip edebilmesi amacıyla 2016 yılında kurulmuştur. Veriler telemetri altyapısı ile aynı şekilde veri inceleyecek personele monitör edilebilmekte ve test bölgesi ile iletişim sağlanarak alınan kararlar aktarılmaktadır.
Altyapı kapsamında şu hizmetler verilmektedir:
- Test alanına gidilmesine gerek kalmadan ilgili test verilerinin alt yapıdan takip edilebilmesi,
- Test verilerinin altyapıda bulunan yer istasyonuna depolanması ve bunun sonucunda verilerin hızlı değerlendirilebilmesi,
- Uydu üzerinden saha ile telefon iletişimi.
Altyapı Özellikleri:
- 3,8 metre çapında VSAT Ku Bant Anten
- TÜRKSAT 4B uydusu ile çalışma
- 40 Mbit’e kadar bant genişliği
- 8 adet 4K monitör ile test takibi
Test bölgelerinde gerçekleştirilen faaliyetlerin, planlanan süreler dâhilinde tamamlanamadığı koşullarla karşılaşılmaktadır. Meteorolojik engeller, platform ve test kalemi kaynaklı problemler nedeniyle testlerin ertelenmesi sıklıkla yaşanmaktadır. Ertelemeler sonucunda test bölgesinde bulunan personelin iş gücü ve zaman kayıplarının önüne geçilebilmesi için, test verisi uydu yardımı ile SAGE Lalahan Yerleşkesi’ne aktarılmaktadır. Teste katılan teknik personel, testten kısa bir süre önce altyapıya gelerek teste katılıp, test sonrasında kendi çalışmalarına devam edebilmektedir. Test süresince uydu bağlantısı ile ilgili risklerin önüne geçebilmek için test bölgesinde de yetkili ve karar verebilecek personel bulundurulmaktadır. Test yönetimine ilave olarak üst düzey katılımcıların ve misafirlerin testi takip edebilmeleri sağlanmaktadır.

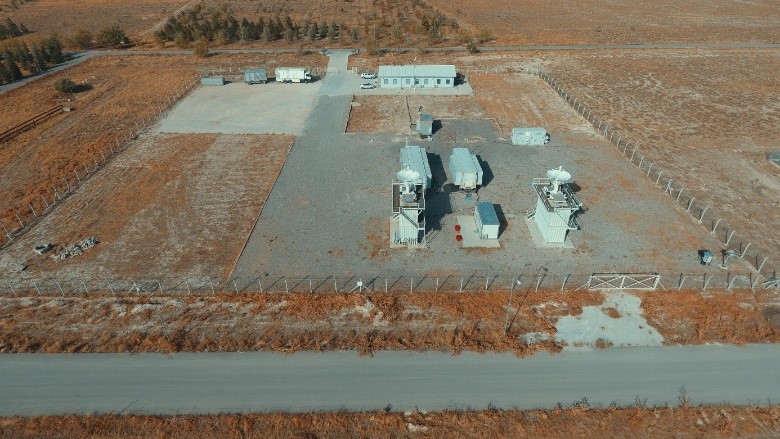

TÜBİTAK SAGE Karapınar Test Yerleşkesi (KORU)
MSB KONYA/KARAPINAR ATD Grup Komutanlığı yerleşkesi içerisinde 10.000 m² tel örgü ile çevrili alana sahip altyapı, 2018 yılında kurulmuştur.
Altyapı, ATD Grup Komutanlığı yerleşkesi içerisinde yapılan faaliyetlerde, SAGE personeli ve misafirlerin kullanımı için oluşturulmuştur. SAGE Karapınar Test Yerleşkesi (Koru) Altyapısı Endüstriyel Hizmetler kapsamında da hizmet vermektedir.
Altyapı Özellikleri:

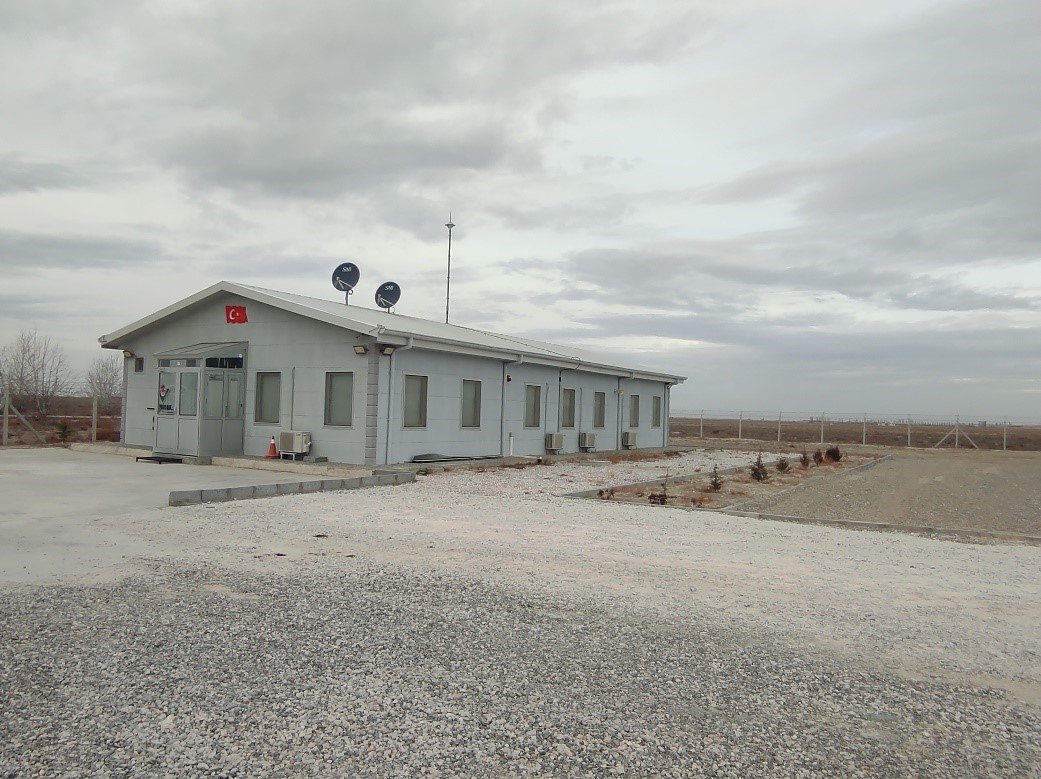

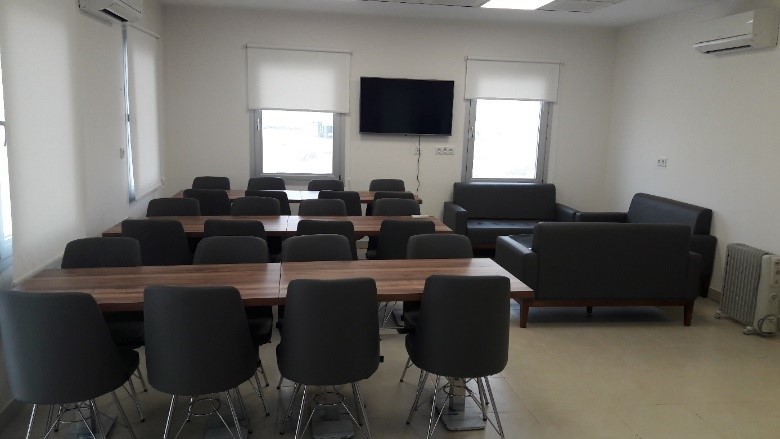

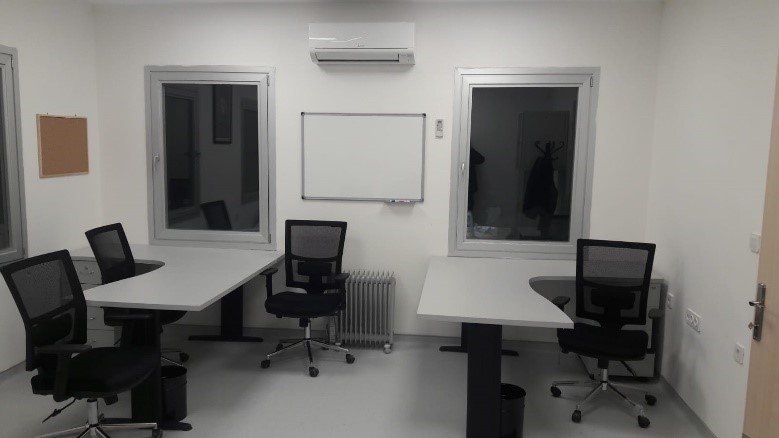

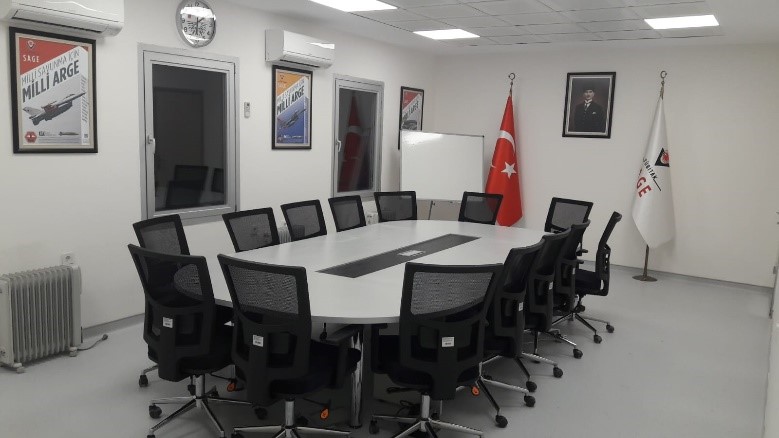

- Merkez Bina (çalışma ofisi, toplantı salonu, yemekhane)
- Mobil Telemetri Sistemlerinin yerleşeceği istasyonlar
- Endüstriyel hizmet kapsamında getirilecek ekipmanların yerleştirileceği bölgeler
- Güç Konteynırı
- Mobil Uydu Sistemi
- Uçuş Sonlandırma Sistemi Anten Kulesi
